Midiendo resistencias mediante el puente de Wheatstone

OBJETIVO DE LA PRÁCTICA

En esta práctica vamos a utilizar el puente de Wheatstone para estudiar un procedimiento de medidas de resistencias.

MATERIALES NECESARIOS

• Cable de conexión de 0,5m (3)
• Cable de conexión de 1m (2)
• Fuente de alimentación
• Juego de resistencias
• Panel de montajes
• Polímetro
• Potenciómetro
• Regleta cortocircuito (2)

FUNDAMENTOS TEÓRICOS

El puente de Wheatstone es un procedimiento experimental que se utiliza para la medida de resistencias.

Se trata de un método de estudio en el que sabemos el valor de tres resistencias y debemos conocer el valor de otra que no es conocida.

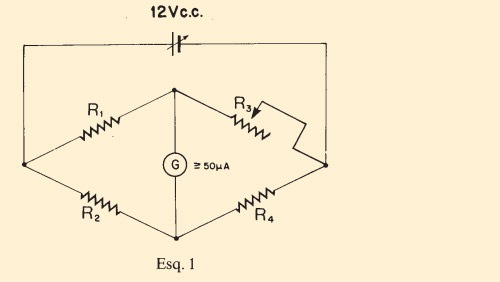

Las cuatro resistencias están dispuestas en forma de cuadro. Cuando no pasa corriente por el miliamperímetro G, se cumple la relación:

Si R4 es la resistencia desconocida, se obtiene:

INSTRUCCIONES PARA REALIZAR LA PRÁCTICA

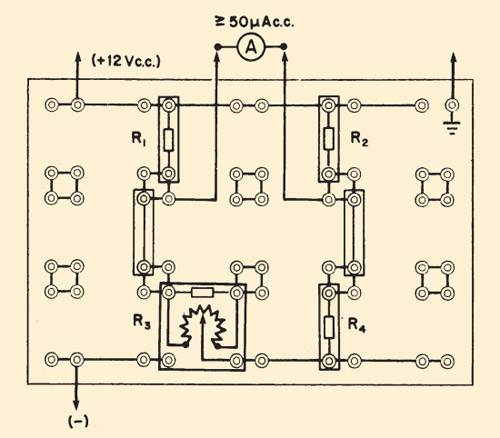

1./ Efectuar el montaje como se demuestra en la figura de abajo siguiendo el esquema anterior, de modo que R1=1 kΩ, R2=1 kΩ, R3= potenciómetro de 2,2 kΩ y R4=resistencia desconocida cuyo valor sea menor de 2,2 kΩ.

2 ./ Conectar el polímero como amperímetro en la escala ≥50 µA y el mando del potenciómetro R3 en posición de máxima resistencia.

3 ./ Colocar el mando de la fuente de alimentación de 12 V c.c en la posición de mínima tensión. Cerrar el interruptor de fuente y aumentar lentamente la tensión aplicada al sistema hasta que la aguja del amperímetro indique la máxima desviación.

4 ./ Variar la resistencia del potenciómetro R3 hasta conseguir que la intensidad que indica el amperímetro sea nula.

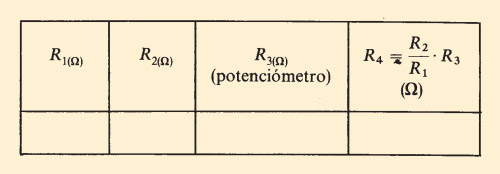

5 ./ Anotar los valores de las resistencias en el cuadro de resultados:

6 ./ Cambiar la resistencia desconocida por otra y repetir las instrucciones anteriores. Para medir resistencias superiores a 2,2 kΩ hay que cambiar la resistencia R2 por otra de valor 10 kΩ. De este modo se pueden medir resistencias cuyos valores sean inferiores a 22 kΩ.

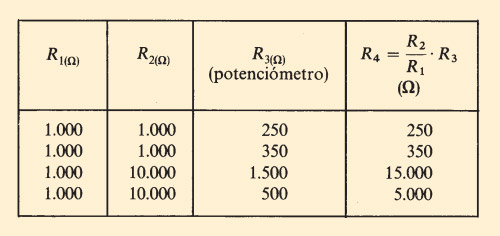

CÁLCULOS Y RESULTADOS

CONCLUSIONES

Mediante el montaje del Puente de Wheatstone se puede medir una resistencia a partir de otras tres conocidas, de las cuales una es variable.
