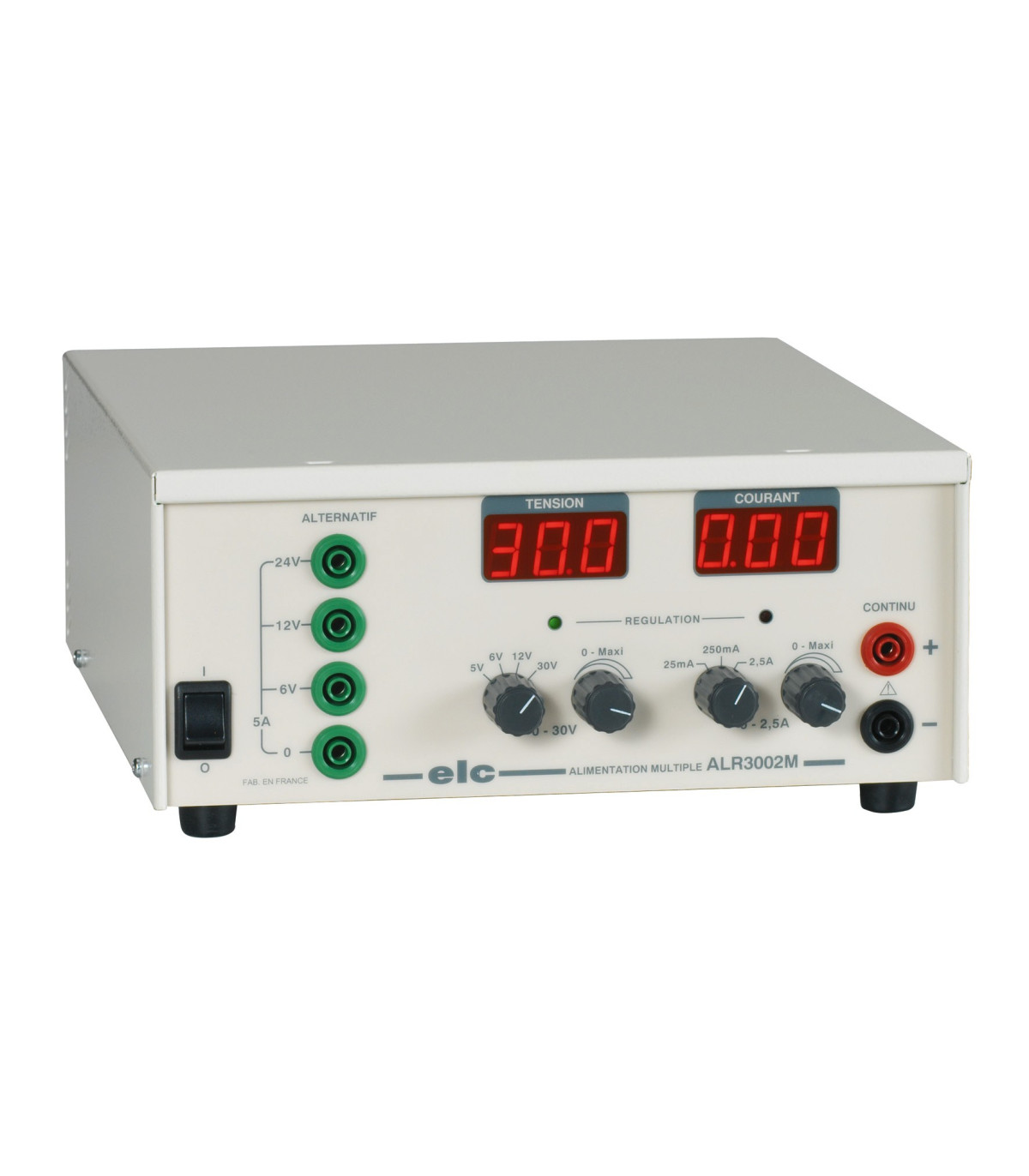

FUENTE DE ALIMENTACIÓN CC CA 0 A 30V CC y 6 o 12V CA

Fuente de alimentación de CC y CA simultaneamente. Salidas de corriente continua 0 a 5V, 6V, 12V o 30V a elegir entre 0 - 25 mA, 250 mA o 2,5A. Salidas de corriente alterna 6V o 12V o 24V a 5 A. Pantallas LED de corriente y tensión. Ambas salidas con protección. Nivel de protección IP21. Protección cotracircuito mediante fusible. Dimensiones 155x335x250mm.

SALIDAS DE CC

• Salidas flotantes en conexiones de seguridad de 4 mm
• Funcionamiento automático a tensión constante
• Cuatro opciones de rangos de tensión con ajuste por potenciómetro de 0 a máx.: 0 a 5V, 0 a 6V, 0 a 12V o 0 a 30V
• Regulación : < 10mV para una variación de carga del 0 al 100%.
  < 5mV para una variación de línea del -6 al +7%
• Ondulación :< 3 mV de cresta a cresta o 1mV rms.
• Resistencia interna: < 5 mΩ
• Resolución: 10mV para 5 y 6V, y 100 mV para 12 y 30V

Corriente

• Funcionamiento automático a corriente constante.
• Tres opciones de rangos de corriente con ajuste por potenciómetro de 0 a máx.: 0 a 25mA ; 0 a 250mA ; 0 a 2,5 Amps.
• Regulación: < 2% para una variación de carga del 0 al 100%.
• Ondulación: < 1 mA rms.
• Pantalla: amperímetro digital LED con 3 dígitos de 14mm.
• Resolución: 100µA en el rango de 25mA,
  1mA en el rango de 250mA,
  10mA en el rango de 2,5A,

Protecciónes

• Protección contra cortocircuitos por limitación de corriente
• Protección de sobrecalentamiento mediante relé de conmutación en el secundario del transformador y disyuntores térmicos.
• Protecciones de sobrecorriente en el primario del transformador mediante fusible.

SALIDAS DE AC

• Salidas flotantes en conexiones de seguridad de 4 mm
• Tres salidas con punto común
• Tensiones: 6V, 12V y 24V
• Tensión en vacío a un máximo del 5% por encima de la tensión nominal

Corriente

• I máx. : 5A a una salida de 6,12, o 24V

Protecciónes

• Protección de sobrecorriente en el secundario mediante disyuntores térmicos de reinicio automático.

Precauciones

• Los circuitos de CA y CC se pueden usar simultáneamente pero con una potencia máx. de 120W.

OTRAS ESPECIFICACIONES

• Seguridad : clase II, salidas de tensión de seguridad muy baja (SELV) con transformador mejorado con aislamiento. Cumple la norma EN 61010-1, categoría II de sobretensión, grado 2 de polución.
• CEM : Cumple la norma EN 61326-1, criterio B de rendimiento, y EN 55011, grupo I ISM, clase B.
• Tensión de entrada : 230V ±10%, 50 / 60 Hz.
• Entrada de red : cable de 2 polos inamovible.
• Consumo eléctrico: 250 VA máx.
• Protección : Protección de sobrecorriente en el primario del transformador, mediante fusible.
• Grado de protección : IP 21.
• Rigidez dieléctrica: 3000V entre la entrada y la salida.
• Presentación : panel delantero de policarbonato serigrafiado, carcasa de metal con recogecable, acabado epoxi.
